10.2.3.5 Packet Tracer - Configuring Syslog and NTP

10.2.3.5 Packet Tracer - Configuring Syslog and NTP
A. PENDAHULUAN
1. Pengertian
Server syslog menyediakan antarmuka yang relatif user-friendly untuk melihat keluaran syslog. Server mem-parsing output dan menempatkan pesan ke dalam kolom yang telah ditentukan untuk interpretasi yang mudah.

Jika timestamps dikonfigurasi pada perangkat jaringan untuk mencari pesan syslog, maka tanggal dan waktu setiap pesan ditampilkan di keluaran server syslog.
2. Latar Belakang
Untuk melihat pesan syslog, server syslog harus diinstal pada workstation di jaringan. Ada beberapa versi freeware dan shareware syslog, serta versi enterprise untuk pembelian.
3. Tujuan
dengan syslog ini membolehkan kita untuk mengirimkan system message sebuah komputer melewati network ke syslog server untuk ditampilkan
B. ALAT DAN BAHAN
 Hardware
 Laptop
 Software
 Cisco Packet Tracer
 10.2.3.5 Packet Tracer - Configuring Syslog and NTP.pka
C. JANGKA WAKTU PELAKSANAAN
8 Menit.
D. LANGKAH KERJA
1. Buka Topologi

2. Kemudian baca PT Activity

3. Sesuai dengan petunjuk tersebut kita diminta untuk masuk ke server syslog lalu mengaktifkan layanan syslog

4. Kemudian kita diminta untuk menentukan logging setiap device kepada server syslog


5. Masuk ke router kemudian global config lalu ketikan perintah logging ke server
R1(config)#logging 10.0.1.254
R1(config)#exit

6. Kemudian lakukan hal yang sama pada kedua switch
S1(config)#logging 10.0.1.254
S1(config)#exit

S2(config)#logging 10.0.1.254
S2(config)#exit

7. Mengatur lanyanan time stamp

8. Berikanlah lanyanan timestamp pada ketiga device tersebut
R1(config)#service timestamps log datetime msec
R1(config)#exit

S1(config)#service timestamps log datetime msec
S1(config)#exit

S2(config)#service timestamps log datetime msec
S2(config)#exit

9. Kemudian kita diminta untuk mulai mengkonfigurasi NTP

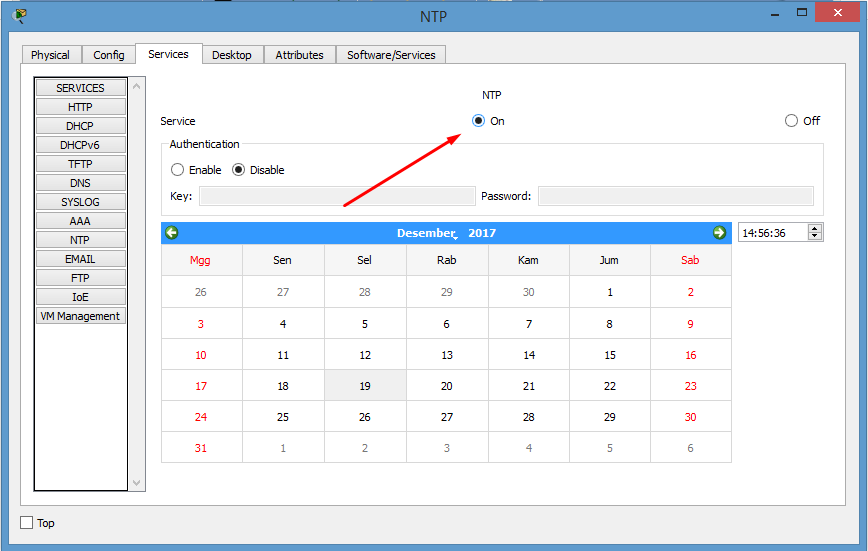

10. Masuk ke Server NTP lalu nyalakan layanan NTP

11. Kemudian kita tentukan NTP Server pada router
R1(config)#ntp server 64.103.224.2
R1(config)#exit

12. Tes Syslog
13. Kita kihat server Syslog disitu kita lihat ada aktivitas dari device dengan IP tertentu telah melakukan aktifitas

14. Selesai

E. TEMUAN MASALAH
N/A
F. KESIMPULAN
Administrator jaringan dapat dengan mudah menavigasi sejumlah besar data yang dikumpulkan di server syslog. Salah satu keuntungan melihat pesan syslog pada server syslog adalah kemampuan untuk melakukan pencarian granular melalui data.
G. REFERENSI
 ccna2.ccnav6.com
